ダイヤモンドより硬い物質は存在しないの？― 硬さの定義や最新研究と“よくある誤解”を整理

「ダイヤより硬い物質が見つかった！」──そんな話をニュースやSNSで見かけることがあります。

ただし、この言い方は半分正しく、半分ミスリードです。理由はシンプルで、硬さには“土俵”があり、同じ土俵で比べていない情報が混ざりやすいからです。

本記事では、硬さの指標（モース硬度／ビッカース硬度／ヌープ硬度など）の違いを整理したうえで、「ダイヤ超え」と呼ばれる候補材料が何を、どの条件で上回ろうとしているのかを、研究の現状(2026年1月までの情報)に沿って解説します。

結論から言うと、「ダイヤモンドより硬いか？」は、ひとつのランキングでは答えられません。
硬さは「何に対する強さを測るか」で指標が変わり、指標が変われば“勝者”も変わり得ます。

• 傷に強い（ひっかき）：宝石の文脈でよく使われる指標（モース硬度）
• 押し込みに強い（へこみにくさ）：材料研究で議論されやすい指標（ビッカース／ヌープ硬度）
• 割れにくさ・耐摩耗：工具や実用性能で差が出やすい要素（靭性、耐摩耗性）

また、これから紹介する“ダイヤ超え候補”は「まったく別の物質が登場した」という話だけではなく、ダイヤモンドを含む超硬材料が用途別に最適化されて発展していると言えます。

つまりタイトルの答えは、

「日常的な意味ではダイヤが最強。ただし研究の世界では“ダイヤ超え候補”が議論されている」
という整理になります。

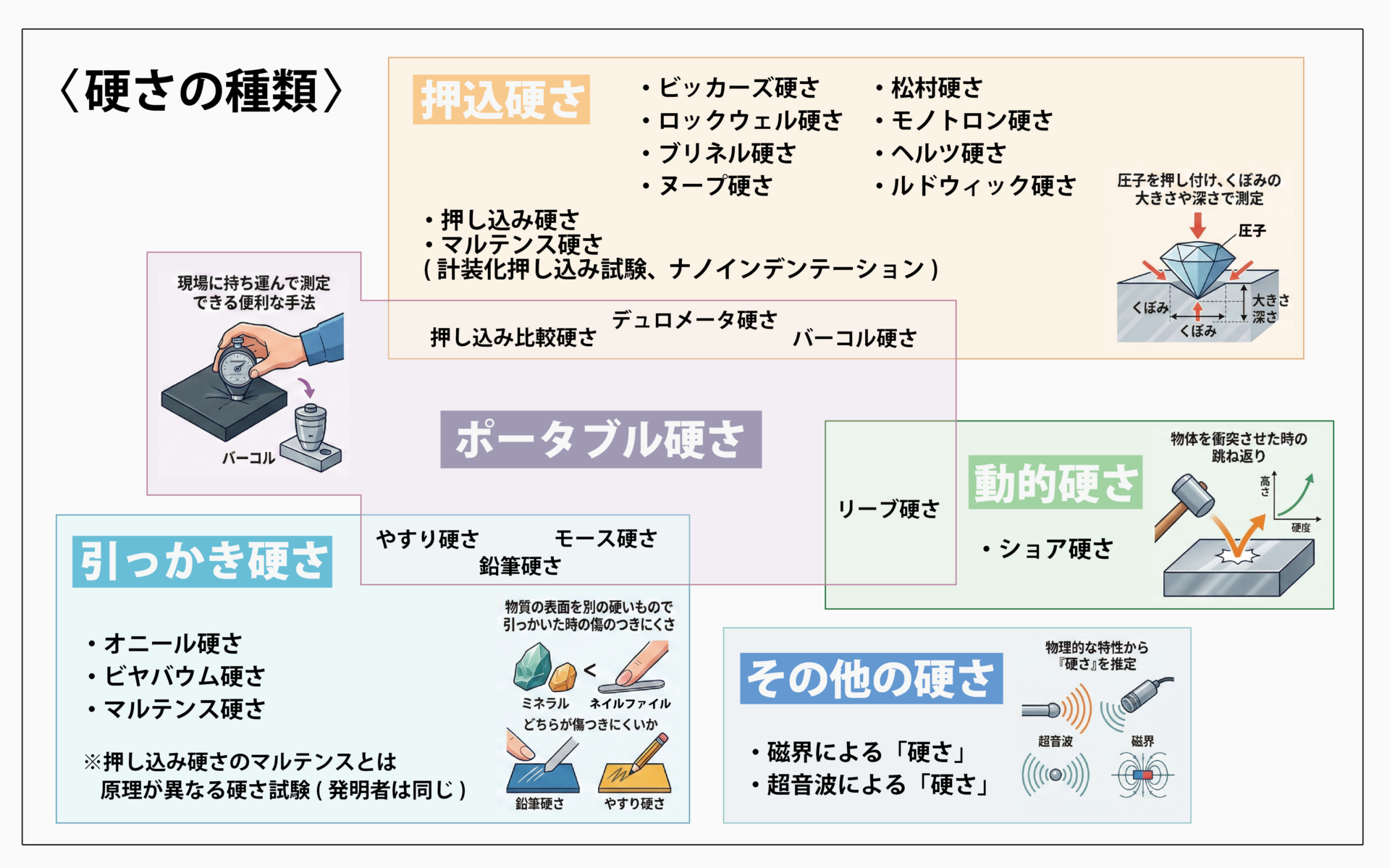

硬さは一つの数値で決まるものではなく、測り方（試験法）によって意味が変わります。

代表例は次のとおりです。

• モース硬度：ひっかいて傷がつくか（宝石でよく使う）
• ビッカース硬度（HV）：押し込みでできる圧痕の表面積から算出（精密・薄材／微小部向き）
• ロックウェル硬度（HRC／HRB）：押し込み深さで評価（迅速・量産向き）
• ヌープ硬度（HK）：微小押し込みで圧痕を評価（割れやすい／薄い材料向き）

「ダイヤ超え」と言われる候補は、大きく2系統に分けることができます。

1. 炭素系（ダイヤモンドの別構造・微細構造）で性能を引き上げるもの
2. 炭素以外の超硬材料として上限を探るもの

多くの議論は、「ダイヤモンドと無関係な別物」ではなく、ダイヤモンドを発展させたり、用途別に“超える地点”を模索したりする流れとして進んでいます。

＃押し込み硬さで優位の可能性／“独立相かどうか”を巡る科学的論争

六方晶ダイヤモンド（通称ロンズデーライト）は、隕石の衝突跡などから見つかった「通常のダイヤとは結晶の並び方が違う」とされる物質です。

この物質をめぐっては、専門家の間で「本当に実在するのか？」という科学的な論争が長年続いています。

• 否定派（Némethら）： 独立した新しい物質ではなく、ただの『積層欠陥や双晶を含む立方晶ダイヤ』や、グラフェンなどが混ざった構造を勘違いしているだけだ」（2014年・2022年）
• 肯定派（Tomkinsら）： 隕石を詳細に分析した結果、独立相（2Hダイヤ）として存在する証拠がある」（2022年・2022年）

このように真っ向から意見が対立していましたが、2025年の研究ではYangらの研究チームが、実験室で塊（バルク）状態の六方晶ダイヤモンドを人工合成することに成功しました（Nature, 2025）。さらに、ビッカース硬度が普通のダイヤをわずかに上回る可能性も示されました。

👉 現状の位置づけ 人工合成の成功により「理論上の幻の物質」から現実のものへと大きな一歩を踏み出しました。しかし、天然の隕石中に存在するかどうかの論争は今も続いており、「ダイヤを超える物質」として一般に実用化・普及する段階にはまだ至っていません。

＃理論的には有望／実測で“確定的なダイヤ超え”は未到達

窒化ホウ素（BN）は複数の結晶の形を持つ材料です。その中でも「ウルツ鉱型」と呼ばれる構造（w-BN）は、理論計算において「ダイヤモンドより硬い可能性がある」と予測され、次世代の超硬材料として大きな期待を集めてきました。

しかし、この物質をめぐっては「理論上の硬さ」と「現実の硬さ」のギャップが大きな課題となっています。

・理論の期待： シミュレーション上では、ダイヤモンドの硬さを上回る数値が弾き出されている。

・現実の実測（Liuら, 2019）： 実際に高純度・単相のw-BNバルク（塊）を作って硬度を測定した結果、ビッカース硬度などの数値でダイヤモンドを明確に上回ることはできなかった。

硬さの評価は、作ったサンプルの純度や状態に強く依存するため、理論通りの完璧な結晶を作って証明することは極めて困難です。

👉 現状の位置づけ
「理論的にはダイヤを超える可能性を秘めている」という背景はあるものの、現実の実測において“ダイヤ超えが確立した材料とは言いにくい”段階です。

＃ダイヤ系ナノ構造材料／耐摩耗で優位な報告もあるが、再現性は検証段階

ADNR（集合ナノロッドダイヤモンド）は、ナノサイズのダイヤモンド結晶が高密度に集合した炭素材料です。2005年前後、Dubrovinskaiaらの報告により「実用的な耐久特性でダイヤモンドを上回る可能性がある材料」として注目を集めました。

報告された主なデータ（2005年 APL、2006年 Nano Lett.）では、

• 体積弾性率（圧縮されにくさ）はダイヤモンドより約11％高い
• 破壊靭性は2〜3倍に達する可能性がある
• 耐摩耗性は市販の多結晶ダイヤモンド（PCD）より大きく向上

とされています。

一方で、「硬さ」については検証が続いています。

• 2005年 APLの報告では、ビッカース硬度で測定を試みたものの、圧痕が形成できず数値化できなかったと記載されています。
• 2006年 Nano Lett.の報告では、ヌープ硬度での押し込み試験による評価が行われていますが、後続研究ではダイヤモンドと同程度とする報告もあり、評価は一様ではありません。

👉 現状の位置づけ
「硬さで明確にダイヤモンドを超えた材料」ではなく、
靭性や耐摩耗性で優位性が報告されている研究段階の材料です。

＃ヌープ硬度＋劈開抑制（割れにくさ）で優位／実用が進む“最強クラスのダイヤ系材料”

これまで紹介してきた「ダイヤ超え候補」の中で、研究にとどまらず最も実用化が進んでいる代表例が、日本で開発されたナノ多結晶ダイヤモンド（NPD：通称ヒメダイヤ）です。

愛媛大学の入舩教授らが2003年（Nature）に黒鉛から直接合成することに成功したこの物質は、単結晶ダイヤモンドの最大の弱点を見事に克服しています。

• 従来のダイヤの弱点： 特定の方向からの衝撃に弱く、割れることがある（劈開：へきかい）。
• NPD（ヒメダイヤ）の強み： ナノサイズの微小な結晶が全方位に強固に結びついているため、力が分散し、どの方向から衝撃を受けても割れにくい。

この構造的な利点と、通常のダイヤと同等以上の硬さ（ヌープ硬度）を併せ持つことから、現在では超高圧実験の部品や工業用の切削工具として、性能を発揮しています。

👉 現状の位置づけ

NPDは「ダイヤを否定する新物質」ではなく、構造をナノレベルでコントロールすることでダイヤの潜在能力を極限まで引き出した、（工具・高圧部材などの実用文脈で）最も実用が進んだ“トップクラス”のダイヤ系材料の一つと言えます

「理論上ダイヤより硬い」ことは、必ずしも「ダイヤより優秀」を意味しません。
実用では、主に次の3点が重要です。

• 安定性：高温・酸化・薬品に耐えるか
• 供給性：大きな結晶／材料を安定供給・量産できるか
• 加工性：工具として使える形に加工できるか

通常のダイヤモンドは、硬さに加えて

• 大きな結晶が天然・合成の両方で得られる
• 性質が比較的安定している
• 熱伝導性や加工実績が豊富

といった理由で、工業用途でも強みを持ちます。

つまり、候補材料は「作れるサイズが小さい」「安定相を保ちにくい」「加工・供給が難しい」など、実用面で壁があることも少なくありません。
だからこそ、“最強”という言葉を見たときは、「どの指標で」「どの用途で」までセットで考えることが大切です。

ダイヤモンドより硬い物質が存在するかどうかは、「硬さの測り方」で答えが変わります。

宝石の世界（ひっかきへの強さ）において、ダイヤモンドは今なお不動の“基準”です。一方、材料研究の最前線では、押し込み硬さや割れにくさといった別の指標で、ダイヤの構造を応用・進化させた「超硬材料」が次々と開発されています。

科学の世界では、硬さの数値は日々更新されていくでしょう。 しかし、数十億年という果てしない時を経て結晶化した天然ダイヤモンドには、職人の手によってのみ引き出される「輝き」という、数値化できない価値があります。

私たち研磨会社にとって、ダイヤモンドの硬さは「単なる数値」ではなく、美しさを引き出すための「鍵」です。 基本的にダイヤはダイヤでしか削れませんが、決して力任せではありません。原石の結晶方位を見極め、削る角度・圧力・熱を精密に調整し、極限の硬さを最高の輝きへと変えていきます。

「世界一硬い原石」も、そのままでは光りません。 その圧倒的な硬さと向き合い、輝きへと導く緻密な研磨工程は、ダイヤモンドの真の価値をかたちづくっています。

👉 あわせて読む

• コラム記事③「スマホ画面と同じ⁈ 硬度10でもダイヤモンドが割れる理由とは」

・画像1：Geoffrey Notkin（Aerolite Meteorites of Tucson）作＿キャニオン・ディアブロ鉄隕石（IAB-MG、2,641 g）の写真｜CC BY-SA 2.5｜出典：ウィキメディア・コモンズ｜ファイル：https://commons.wikimedia.org/wiki/File:Canyon-diablo-meteorite.jpg

・画像2：NIMSoffice作＿h-BN（六方晶窒化ホウ素）の結晶写真（c軸方向から観察）｜パブリックドメイン｜出典：ウィキメディア・コモンズ｜ファイル：https://commons.wikimedia.org/wiki/File:Hbncrystals.jpg

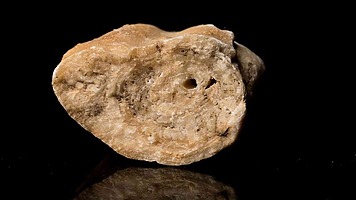

・画像3：Borates Today（記事「Wurtzite Boron Nitride」）掲載＿w-BN（ウルツ鉱型窒化ホウ素）に関する記事内掲載画像（2022年6月21日公開）｜BORATES TODAY｜出典：Borates Today｜ファイル：https://borates.today/wurtzite-boron-nitride/

・画像4：ESRF（欧州シンクロトロン放射光施設）「Aggregated Diamond Nanorods, the Densest and Least Compressible Form of Carbon」（2005年10月25日公開）｜Spotlight on Science｜出典：ESRF公式サイト｜ファイル：https://www.esrf.fr/news/spotlight/spotlight25nanorods/index_html

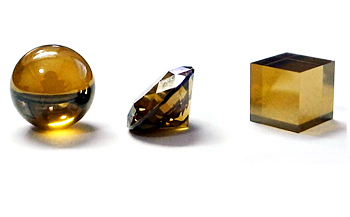

・画像5：愛媛大学作＿ヒメダイヤ（写真左：真球、中：ブリリアンカット、右：立方体）｜ 愛媛大学｜出典：愛媛大学公式サイト（「地球深部ダイナミクス研究センターが真球のダイヤモンド作製に成功」2011年10月21日掲載）｜ファイル：https://www.ehime-u.ac.jp/post-46185/

・Németh, P., et al. Lonsdaleite is faulted and twinned cubic diamond and does not exist as a discrete material. Nat. Commun. 5, 5447 (2014). https://doi.org/10.1038/ncomms6447
・Németh, P., et al. Shock-formed carbon materials with intergrown sp3- and sp2-bonded nanostructured units. Proc. Natl. Acad. Sci. U.S.A. 119, e2203672119 (2022). https://doi.org/10.1073/pnas.2203672119
・Tomkins, A. G., et al. Sequential Lonsdaleite to Diamond Formation in Ureilite Meteorites via In Situ Chemical Fluid/Vapor Deposition. Proc. Natl. Acad. Sci. U.S.A. 119, e2208814119 (2022). https://doi.org/10.1073/pnas.2208814119
・Tomkins, A. G., et al. Reply to Németh and Garvie: Evidence for lonsdaleite in ureilite meteorites. Proc. Natl. Acad. Sci. U.S.A. 120, e2305559120 (2023). https://doi.org/10.1073/pnas.2305559120
・Yang, L., et al. Synthesis of bulk hexagonal diamond. Nature 644, 370–375 (2025). https://doi.org/10.1038/s41586-025-09343-x
・Liu, Y., et al. Hardness of Polycrystalline Wurtzite Boron Nitride (wBN) Compacts. Sci. Rep. 9, 10215 (2019). https://doi.org/10.1038/s41598-019-46709-4
・Dubrovinskaia, N., et al. Aggregated diamond nanorods, the densest and least compressible form of carbon. Appl. Phys. Lett. 87, 083106 (2005). https://doi.org/10.1063/1.2034101
・Dubrovinskaia, N., et al. Superior wear resistance of aggregated diamond nanorods. Nano Lett. 6, 824–826 (2006). https://doi.org/10.1021/nl0602084
・Irifune, T., et al. Ultrahard polycrystalline diamond from graphite. Nature 421, 599–600 (2003). https://doi.org/10.1038/421599b
